安科瑞医用 IT 系统智能绝缘监测产品
时间: 2022-07-15 发布人:范曼曼
1.概述:

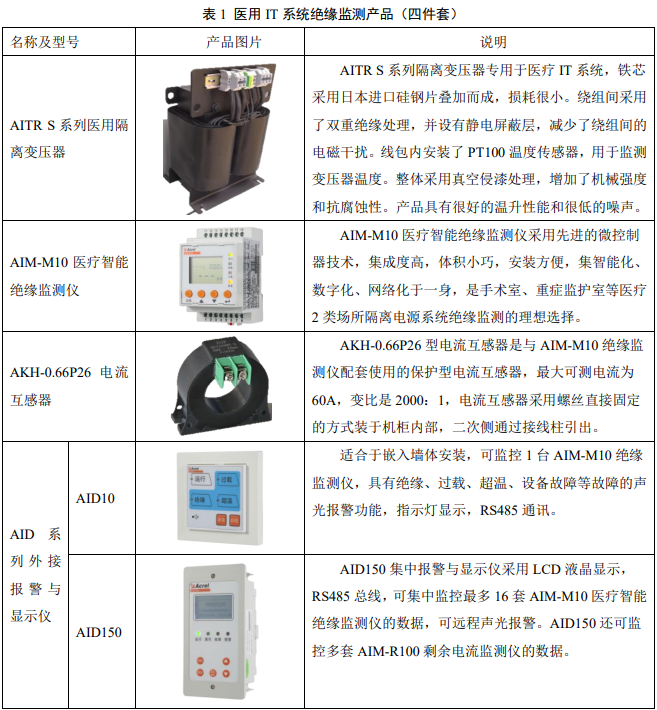

医用 IT 系统主要应用于诸如手术室、ICU/CCU 重症监护室等重要的医疗 2 类场所,为这些场所的重要设备提供安全、可靠、连续的配电。医用绝缘监测产品是安科瑞电气集多年电力仪表行业的设计经验,根据医疗 2 类场所对配电系统绝缘电阻的特殊要求而开发的测仪表。可用于医疗场所的各类手术室和重症监护室的隔离电源系统,实现系统绝缘、负载和隔离变压器温度等运行状况的实时监测,并可实现远程监控。产品符合企业标准 Q31/0114000129C013-2016《IT 系统绝缘监测仪》的规定。 医用 IT 系统绝缘监测产品(四套)包括 AITR S 系列医用隔离变压器、AIM-M10 医疗智能绝缘监测仪、AKH-0.66P26 电流互感器和 AID 系列(AID10、AID150)外接报警与显示仪等,产品如表 1 所示。
2.功能特点
2.1 AITR S 系列医用隔离变压器功能特点
➢ 初次级绕组之间的变比为 1:1;
➢ 绕组与绕组之间采用了双重绝缘处理,并设计了静电屏蔽层;
➢ 每个线包内均安装了 PT100 温度传感器,用于监测隔离变压器的温度;
➢ 用于将 TN 系统经隔离变压器后,转接成 IT 系统(不接地系统)。
2.2 AIM-M10 绝缘监测仪功能特点
➢ 具有对被监测 IT 系统对地绝缘电阻、变压器负荷电流、变压器绕组温度实时监测与故障报警功能;
➢ 能实时监测与被测系统连线断线故障、温度传感器断线故障以及功能接地线断线故障,并在故障发生时
给出报警指示;
➢ 继电器报警输出、LED 报警指示等多种故障指示功能;
➢ 采用先进的现场总线通讯技术,与外接报警与显示仪通讯,可以实时监控 IT 系统的运行状况;
➢ 具有事件记录功能,能够记录报警发生的时间和故障类型,方便操作人员分析系统运行状况,及时消除
故障;
➢ DC24V 电源输出功能,可为外接报警与显示仪提供仪表电源。
2.3 AID10/150 报警与显示仪功能特点
➢ AID 系列报警与显示仪可以对系统的绝缘电阻报警值、负荷电流报警值和变压器温度报警值进行远程设
置;
➢ 当系统出现绝缘故障、过负载、变压器温升过高和接线故障时,报警与显示仪提供相应的声光报警功能,
并具有消除声音报警功能。

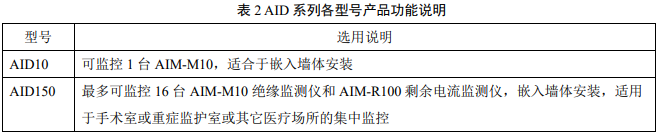

➢ 采用先进的现场总线技术,可与绝缘监测仪实时进行数据交互,实现对其远程监控功能。如表 2 所示。
2.4 AKH-0.66P26 电流互感器功能特点
➢ 最大可测电流为 60A,变比是 2000:1;
➢ 与 AIM-M10 绝缘监测仪配套,测量隔离变压器的负载电流。
3 参考标准
■ GB 16895.24-2005/IEC 60364-7-710:2002《建筑物电气装置第 7-710 部分:特殊装置或场所的要求—医疗
场所》;
■ IEC 61557-8-2007《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监
控设备 第 8 部分:IT 系统用绝缘监测装置》;
■ IEC 61557-9-2007《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 9 部分:IT 系统用绝缘故障定位设备》;
■ JGJ 16-2008 《民用建筑电气设计规范》;
■ GB19212.1-2008/IEC61558-1:2005《电力变压器、电源、电抗器和类似产品的安全 第 1 部分:通用要
求和试验》;
■ GB19212.16-2005/IEC61558-2-15:1999《电力变压器、电源装置和类似产品的安全 第 16 部分:医疗场
所供电用隔离变压器的特殊要求》。
4 技术参数

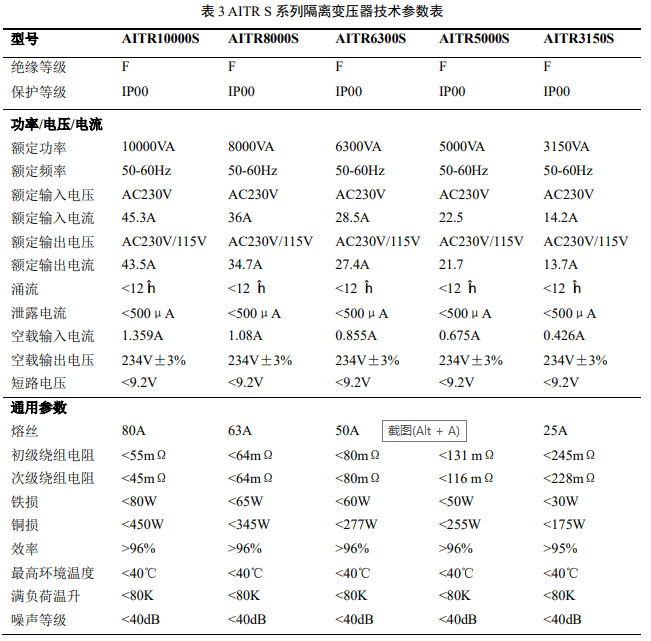

4.1 AITR S 系列医用隔离变压器技术参数 见表 3。
4.2 AIM-M10 医疗智能绝缘监测仪技术参数见表 4

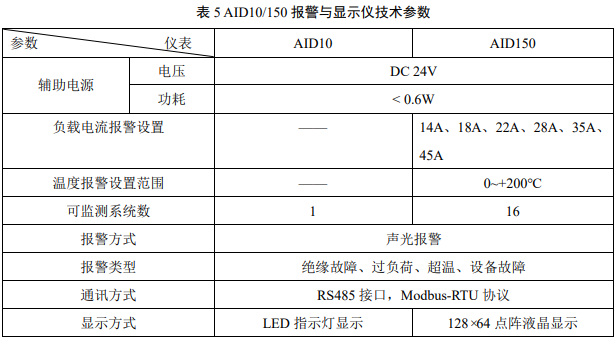

4.3 AID10/150 外接报警与显示仪技术参数

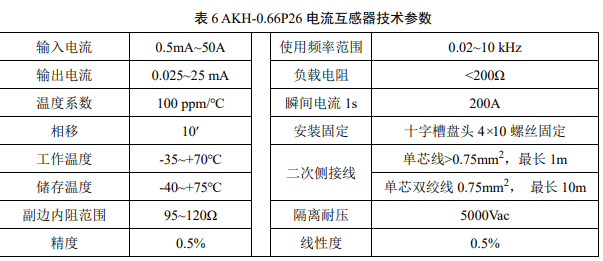

4.4 AKH-0.66P26 电流互感器技术参数见表 6
5 安装与接线
5.1 外形与安装开孔尺寸

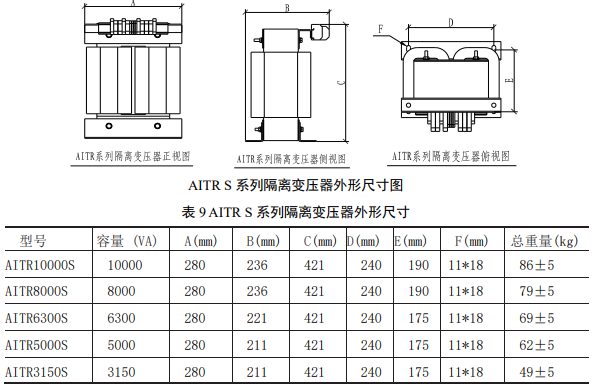

5.1.1 AITR S 系列医用隔离变压器外形尺寸(单位:mm)
AITR S 系列医用隔离变压器的外形结构及尺寸如下图和表 9 所示(单位:mm)

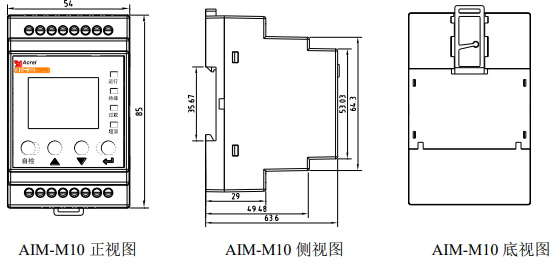

5.1.2 AIM-M10 绝缘监测仪外形与安装开孔尺寸(单位:mm)

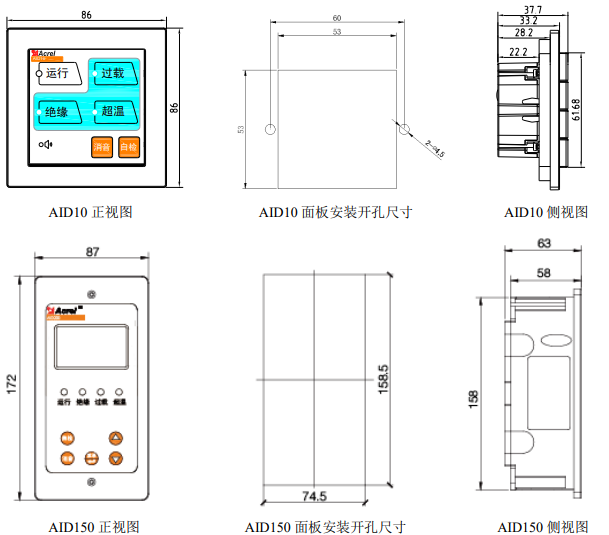

5.1.3 AID 系列外接报警与显示仪外形与安装开孔尺寸(单位:mm)
5.1.4 AKH-0.66P26 电流互感器外形尺寸(单位:mm)
5.2 接线方法
5.2.1 AITR S 系列医用隔离变压器接线方式

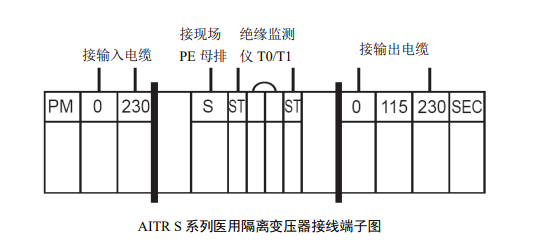

在变压器接线端子处,标记为“PM”的为输入端,其中 0、230 两个端子接输入的 220V 单相交流电。标记为“SEC”的为输出端,其中 0、230 两个端子输出电压为交流 220V,外接现场负载。S 端子连接到现场的PE 母排(或等电位端子排)。两个 ST 端子为温度传感器接口,分别与 AIM-M10 绝缘监测仪的 17、18 号端子相连。
说明:隔离变压器输入输出端的接线,应根据隔离变压器额定输入输出电流来选择匹配线径的铜线(详见后面 5.4 部分表格),S 端子的接线地可选用 2×4mm2 黄绿线。两个 ST 端子的接线可选用 2×1.5mm2 的屏蔽双绞线,且接线不宜过长。 5.2.2 AIM-M10 绝缘监测仪接线方法 上排端子:FE、KE(1、2)作为仪表功能接地分别连接到现场等电位接地端子排上; A、B(3、4)为与外接报警与显示仪连接通讯端子;+24V、0V(5、6)为直流稳压电源输出为报警与显示仪供电;J1、J2(7、8)为超温报警继电器输出(用于控制散热风扇)。

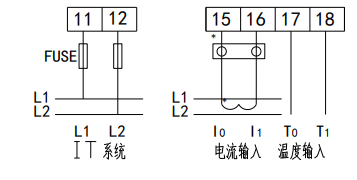

排端子:L1、L2(11、12)与被监测 IT 系统连接,I0、I1(15、16)为电流互感器 AKH-0.66P26 的信号输入,T0、T1(17、18)为温度传感器的信号输入。
注:
(1) 为用于CT二次侧短接的试验端子:为用于 CT 二次侧短接的试验端子。
(2)11、12 号电源接线,可选用 2×1.5mm2 的多股铜线;1、2 号对应的 FE 和 KE 端子,可选用 2×4mm2黄绿线(接地线);7、8 号继电器输出为干节点,控制外接负载时需另加电源,如控制交流 220V 散热风扇时,需外加交流 220V 电源,接线线型根据负载电流确定。
(3)15、16 号端子对应的互感器信号线、17、18 号端子对应的温度信号线、3、4 号端子对应的 RS485通讯线,可选用 2×1.5mm2 屏蔽双绞线,通讯用 COM 口均不接线。
5.2.3 AID 系列外接报警与显示仪接线方法
A﹑B 端子与 AIM-M10 下排端子中的 A、B 对应相连。电源端子分别对应接 24V 直流电源的正极和地,
接线图如下图所示。
24V 电源接线可选用 2×1.5mm2 的多股铜线连接;RS485 通讯端子对外接线可选用 2×1.5 mm2 屏蔽双绞线,通讯用 COM 口不接线。
5.3 安装方法
医用 IT 系统绝缘监测四件套产品除了 AID 系列外接报警与显示仪外,最好集中安装在配电柜(隔离电源柜)里,隔离变压器安装于配电柜底部,用配套的螺栓固定,并安装散热风扇。仪表和断路器则安装于上部面板上。若隔离变压器单独安装,不宜离 AIM-M10 绝缘监测仪太远。AID10/AID150 外接报警与显示仪用于手术室内时,可嵌墙安装于手术室内情报面板的旁边,以便手医务人员查看;AID150 用于 ICU/CCU 等重症监护室里时,应安装与护士站内,供值班护士查看。AID 系列外显装置对外接线包括两根 24V 电源线和 1 根2 芯屏蔽双绞线的 RS485 通讯线,这 3 根线均从隔离电源柜内引来,施工时应注意预留管线。
5.3.1 AIM-M10 医疗智能绝缘监测仪安装方式
AIM-M10 绝缘监测仪采用导轨式的安装方式,采用卡扣固定,如下图所示:
5.3.2 AID 系列报警与显示仪安装方式

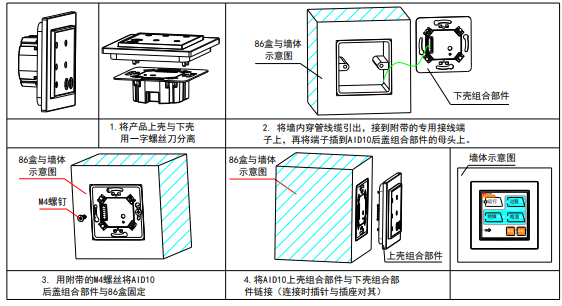

(1)AID10 外接报警与显示仪的安装方式是嵌入安装,采用标准 86*86 式后壳,适合嵌入墙体安装,事先预留标准式 86*86 安装开口,其安装示意图如下图所示。

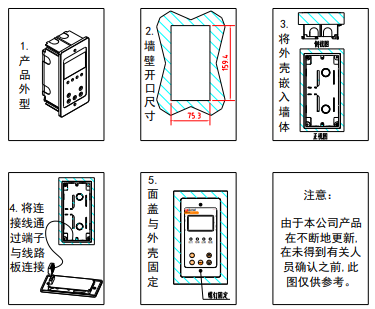

(2)AID150 集中报警与显示仪适合嵌入墙体安装,其安装示意图如下图所示。
在装修时,应先将外显装置的外壳嵌入墙体内固定,并将靠近管线的敲落孔敲,使导线(2 根电源线+1根两芯的屏蔽双绞线)引入,接到前面盖后,再将面盖固定在外壳上。
(3)AID 系列报警与显示仪如采用柜门开孔安装,请参考 5.1 图示开孔尺寸。

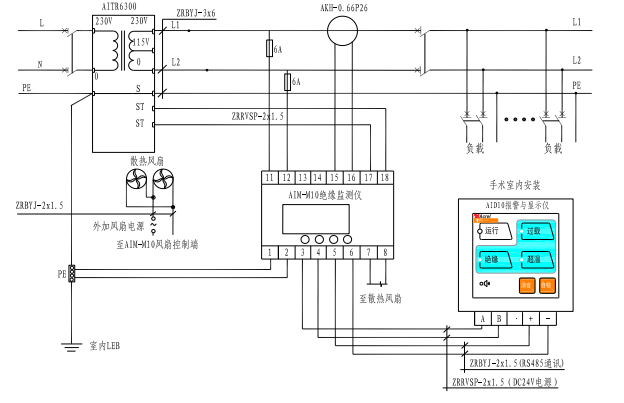

5.4 典型接线图
说明:

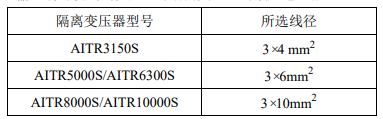

(1)隔离变压器输入输出端的接线线径应该与隔离变压器的额定电流相匹配,也可以根据下表选型:
(2)AIM-M10 绝缘监测仪的 11、12 号端子,需接 IT 系统的交流 220V 电压,可按图示方式直接连接到隔离变压器二次侧的 0、230V 输出端子,并串接 6A 的熔断器保护。
(3)AIM-M10 绝缘监测仪的 7、8 号端子继电器输出控制为干节点,用于控制风扇时需另加风扇的电源。当多台变压器集中安装于 1 台隔离电源柜内时,多台风扇应该连接成由多台绝缘监测仪并行控制的方式,即每 1 台绝缘监测仪都能启停所有的风扇。
(4)AKH-0.66P26 只需穿过隔离变压器二次侧输出 L1、L2 两根线中的任何一根即可,不能同时穿两根线。其输出用 2×1.5 mm2 的线接至 AIM-M10 的 15、16 号端子上,且不允许接地。
(5)为了可靠监测隔离电源系统对地绝缘,AIM-M10 绝缘监测仪的 11、12 号端子应用可靠连接到 IT 系统上(可并联连到隔离变压器的输出端),1、2 号端子应用两根独立的 4 mm2 的黄绿接地线分别连接到现场的等电位端子排(或隔离电源柜内的接地端子排)上。
(6)AIM-M10 绝缘监测仪的 3、4 号端子与 AID 系列外接报警与显示仪的 A、B 通讯端子之间通讯线可选用 2×1.5 mm2 的屏蔽双绞线,当采用 AID150 集中报警与显示仪监控多套 AIM-M10 时,其通讯线应采用手拉手的接线方式(即上一只表的通讯线接至本表的通讯端子后,再从本表的端子上引出来,接至下表的通讯11 端子上),RS485 总线的首末端的两通讯端子间应各并接 1 只匹配电阻,推荐并随货附带的电阻阻值为 120Ω。AIM-M10 的 5、6 号端子分别对应+24V、G 建议选用 0.5 mm2 的线给报警与显示仪供电。
5.5 注意事项
(1) 医用 IT 系统绝缘监测产品,除了 AID 系列外接报警与显示仪外,应集中安装于隔离电源柜中。若现场空间有限无法采用隔离电源柜时,隔离变压器可单独安装,但不宜离绝缘监测仪和现场负载过远。
(2) 安装接线时严格应按接线图进行接线,接线最好用针式套接头压接后,再插入仪表相应端子并将螺钉拧紧,避免因接触不良而导致仪表工作不正常。
(3) 仪表和变压器的接地线均应与现场的等电位端子排可靠连接。当采用隔离电源柜时,应先连接到隔离电源柜内的接地端子排上,再统一连接至现场的等电位端子排。
(4) AIM-M10 医疗智能绝缘监测仪电流输入要采用配套的 AKH-0.66P26 型电流互感器,接线时建议接线用 U 型压头压接后,再接到 CT 的接线端子上,不要直接用裸线头连接,以保证连接可靠,也便于拆装。去除该接线前,必须先切断 CT 一次回路或者短接二次回路。
(5)特别提醒:
任何隔离变压器在启动时均会产生冲击电流,过大的冲击电流可能会造成变压器一次侧的断路器断开或闭合困难,因此对于采用医用隔离变压器及绝缘监测产品组成的医疗 IT 系统,在选择隔离变压器进线回路的断路器时,应按国标要求选用只带短路保护,不带过负荷保护的断路器。若选用带过载保护的断路器,应选用符合国标 GB14048.2-2008 的 C、D 脱扣曲线的断路器,且断路器的额定电流根据隔离变压器的容量按如下对应关系确定:10kVA-63A;8kVA-50A;6.3kVA-40A;5kVA-40A;3.15kVA-20A。 若未按上述要求选择断路器,发生断路器闭合困难或运行过程中断开而引起的医疗事故,本公司不承担任何责任。
