安科瑞-智能照明系统
时间: 2022-10-14 发布人:范曼曼
一、需求分析

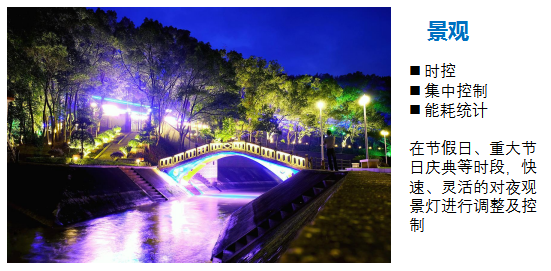

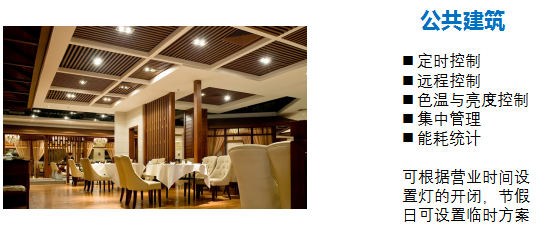

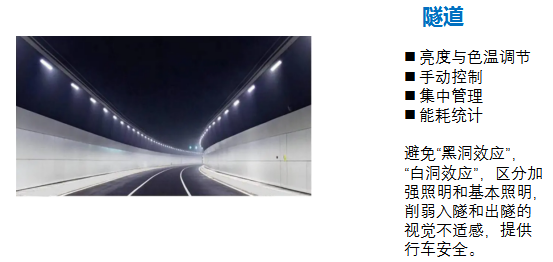

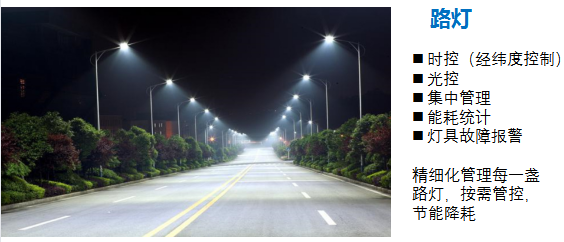

1.应用场景
二、解决方案
1.系统结构

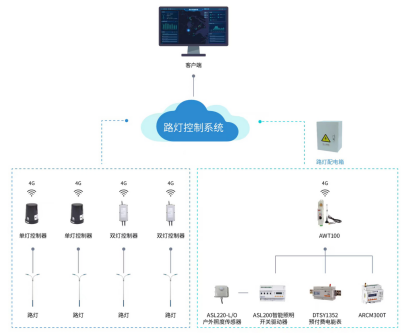

安科瑞智能照明系统采用分层分布式网络结构,由现场感知层(采集终端)、网络层(智能网关)和平台层(智能照明)三个部分组成。
● 感知层:包括单灯控制器,双灯控制器,智能照明开关驱动器等。
● 网络层:包含智能网关等,采集感知层的数据,将数据上传至照明控制系统。
● 平台层:智能照明系统作为应用平台,在PC端及移动端为用户提供应用服务。

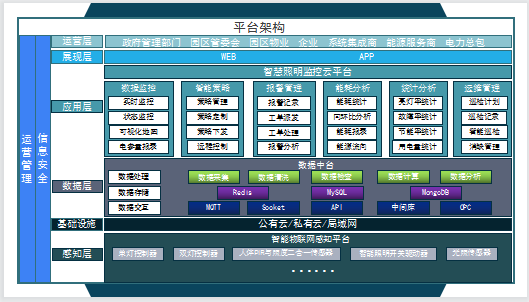

2.平台架构

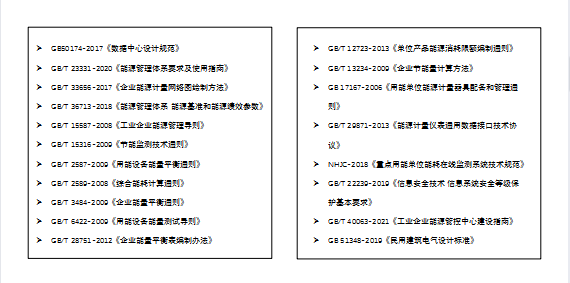

3.参考规范
4.功能介绍

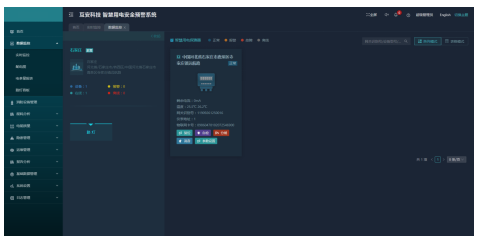

5.平台功能-可视化驾驶舱

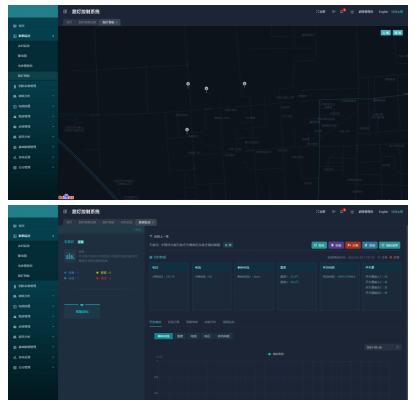

展示的内容有:项目和灯杆的GIS分布、灯杆基本参数、亮灯时长、报警日志,能耗曲线。
6.平台功能-实时监控

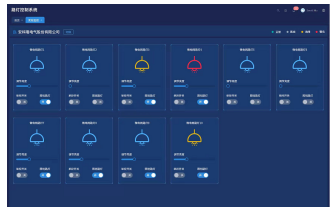

平台可根据项目,查看灯的状态,并可远程调节光的亮度,控制灯的亮灭。

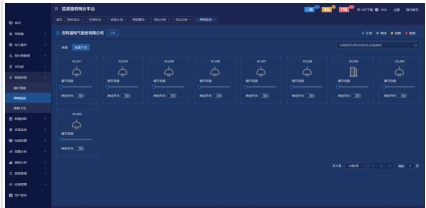

7.平台功能-能耗管理
可查看灯的实时数据,历史曲线,开关日志和策略日志记录

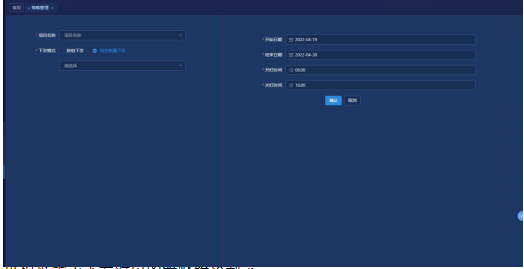

8.平台功能-策略管理
可根据需求下发对应的策略给控制器
三、典型硬件

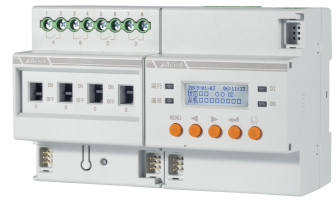

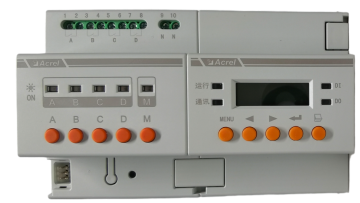

1)ASL220Z-Sx/16 系列智能照明开关驱动器
x代表控制的回路数,目前可选4、8、12、16、20与24
驱动器可直接控制负载电源的通断,实现多种控制功能,如:开关功能、电流检测、故障报警、延时功能、场景控制、阈值功能等。
遥控输出:继电器带拨杆、额定电流16A(用于直接控制单相照明负载)
测量精度:频率 0.05Hz,电压、电流精度 0.5 级,电能精度 1 级
开关量输入:两路无源干接点输入方式:内置电源
开关量输出:两路无源常开触点,触点容量 AC 220V/1A ,DC 30V/1A
通讯:ALIBUS;Modbus-RTU 协议
继电器支持过零触发
2)ASL220-Sx/5 系列智能照明开关驱动器
x代表控制的回路数,目前可选4、8、12、16、20与24
驱动器通过控制交流接触器实现对大功率与三相照明负载的多种控制功能,如:开关功能、延时功能、场景控制、阈值控制等。
遥控输出:额定电流5A(用于控制交流接触器线圈)
开关量输入:两路无源干接点输入方式:内置电源
开关量输出:两路无源常开触点,触点容量 AC 220V/1A ,DC 30V/1A
通讯:ALIBUS;Modbus-RTU 协议
继电器支持过零触发
3)ASL220-L/O 户外照度传感器
防水等级IP65,可在户外露天环境下安装使用
用于户外日光照度监测,光照度范围0-65535lx
可与其他传感器进行逻辑运算,配合使用
通讯:ALIBUS;

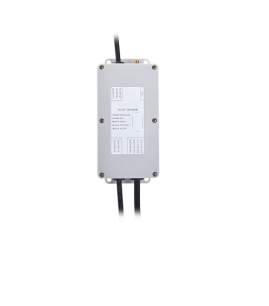

4)双灯控制器
宽电压输入设计,能工作在100~277VAC。
浪涌防护:2KV,1KA。
工作功耗:<3W。
网络制式:4G-CAT1。
  内置SIM卡
最多能开关2通道2A的LED驱动器(220Vac)。
  配有2通道0-10V调光接口。
  监控灯具输入电压、电流、功率、功率因数和自身温度。
统计能耗和工作时间
断电后发送断电报警信号
通信故障后根据设定调光计划工作。
失效模式:失效后吸合继电器。
内置实时时钟。
光控:满足ANSI C136.10。
符合ANSI C136.41-2013要求。

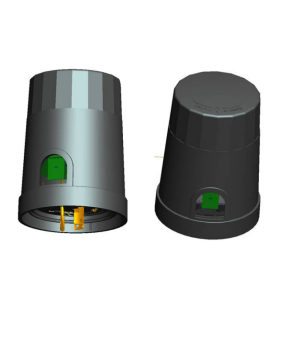

5)单灯控制器
宽电压输入设计,能工作在100~277VAC。
浪涌防护:10KV,5KA。
工作功耗:<2W。
网络制式:4G-CAT1。
  内置SIM卡
最多能开关5A负载(220Vac)。
  配有1通道0-10V调光接口。
  监控灯具输入电压、电流、功率、功率因数和自身温度。
统计能耗和工作时间
断电后发送断电报警信号
通信故障后根据设定调光计划和光照度工作。
失效模式:失效后吸合继电器。
内置实时时钟。
光控:满足ANSI C136.10。
符合ANSI C136.41-2013要求。

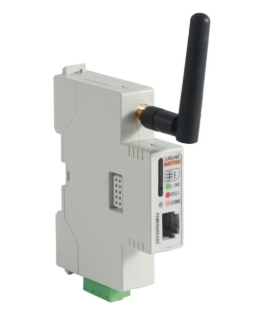

6)智能网关
AWT100数据转换模块通过RS485/Modbus-RTU采集本地设备的状态信息,然后通过无线或有线传输的方式将信息传送至终端设备、服务器、云平台等,实现无线互联。用户不需要重新架设通讯网络结构,用户使用更加方便,同时降低了成本。
通讯方式:2G、4G、NB-IoT、LoRa、LoRaWAN、WIFI、CE、DP、GPS
优点:
体积小巧,安装方便
远程调试(带无线通讯)
成本低廉,价格实惠

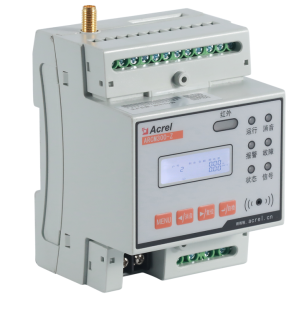

7)电气火灾探测器
ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理,集成度高,体积小巧,安装方便,防范因泄漏电流而导致的电气火灾。
可测量三相(I、U、Kw、Kvar、Kwh、Kvarh、 Hz、cosΦ),视在电能、四象限 电能计量,单回路剩余电流监测, 4 路温度监测,2 路继电器输出,2 路开关量输入,支持断电报警上传
通讯方式:支持RS485通讯、4G通讯;NB通讯

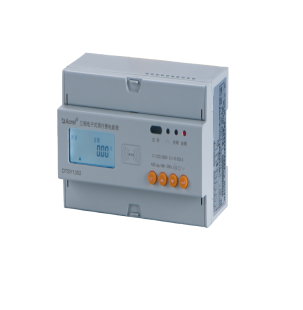

8)电能表
可测量三相电参量U、I、P、Q、S、PF、F和有功电能计量(正、反向),A、B、C分相正向有功电能
支持4个时区、2个时段表、14个日时段、4个费率最大需量及发生时间,实时需量,历史冻结数据购电记录
8位段式LCD显示、背光显示
有功电能脉冲输出
有功电能精度1级,无功电能0.5s级。
四、案例介绍
1.靖江路灯控制系统
该项目通过安装我司ARCM300T-Z-4G设备来实现对路灯的监测。通过监测路灯配电箱时间控制器的触发情况,记录每一次开关灯时间,如当天有开启时间过短或者非工作时间开启等异常情况,会主动推送报警信息给相应人员。平台还可通过监测电压电流的情况,判断路灯工作是否正常。
2.河北路灯控制系统
该项目通过安装我司ARCM300T-Z-4G设备来实现对路灯的监测。通过监测路灯配电箱时间控制器的触发情况,记录每一次开关灯时间,如当天有开启时间过短或者非工作时间开启等异常情况,会主动推送报警信息给相应人员。平台还可通过监测电压电流的情况,判断路灯工作是否正常。
